Förlängd slangadapter till Kärcher K – när slangkopplingen behöver mer plats
Vill du behålla ditt Kärcher K-originalhandtag när du byter till en annan högtrycksslang eller ansluter en slangvinda? På vissa handtag sitter slanganslutningen indragen i handtagets nederdel. Då kan slangens koppling eller en vanlig adapter ta emot handtagets hölje innan anslutningen kommer på plats.
Den här förlängda specialadaptern flyttar ut M22-anslutningen från handtaget och ger mer utrymme för slangkopplingen. En lösning när anslutningstypen är rätt, men en vanlig adapter är för kort.
När behöver du den?
- När du vill använda ditt Kärcher K-handtag med en slang som har M22 invändig gänga och Ø14-anslutning.
- När slangkopplingen eller adaptern tar emot handtagets nederdel och behöver komma längre ut.
- När du bygger ett system med slangvinda eller byter slang och vill behålla originalhandtaget, men behöver en längre adapter för att få plats.
Kan behövas på bland annat Smart Control- och Full Control-handtag där slangkopplingen tar emot handtagets nederdel. Jämför anslutningens placering och måtten nedan.
Har du redan tillräckligt med utrymme med en vanlig adapter behövs inte den extra förlängningen.
Färdigmonterad och limmad av oss

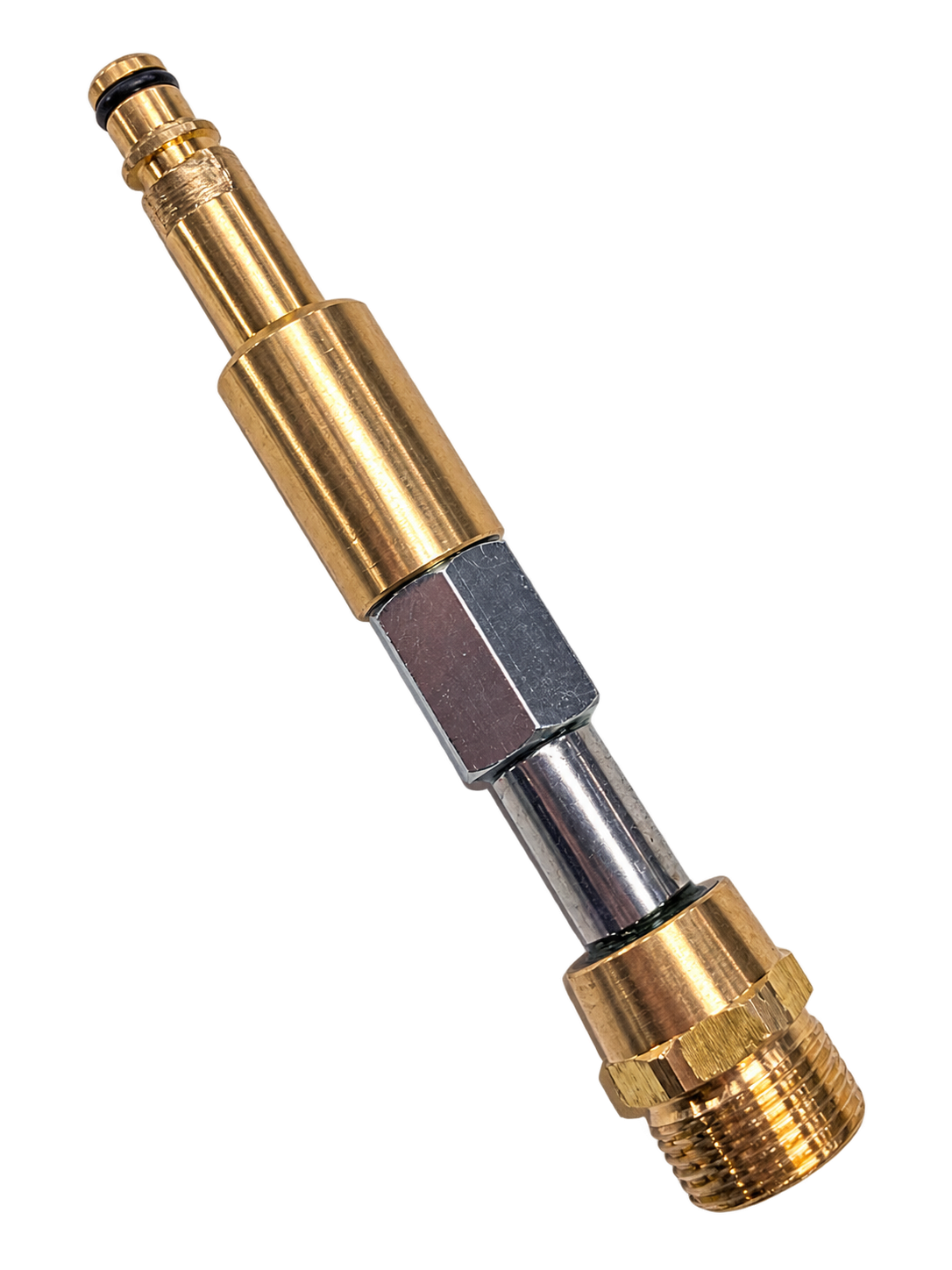

Vi bygger specialadaptern av en Kärcher K-slangadapter, ett förlängningsrör och en skarvkoppling. Den levereras färdigmonterad med limmade gängförband. Du behöver alltså inte skruva ihop de ingående delarna själv.
Mått
- Total längd: 157 mm.
- Från Kärcher-spetsen till M22-delens överkant: cirka 127 mm, mätt till där det silverfärgade röret går in i M22-delen.
- Förlängning jämfört med originaladaptern på 104 mm: cirka 53 mm.
Så kontrollerar du om den extra längden behövs
Har du vår vanliga 104 mm-adapter? Då är det enklast att jämföra direkt på handtaget. Gör kontrollen med tvätten avstängd och systemet trycklöst.
- Sätt i adaptern utan slangen och kontrollera att den låser fast ordentligt.
- Håll slangens koppling bredvid M22-anslutningen, i det läge den skulle ha när den är monterad. Se var kopplingen skulle ta emot handtagets hölje eller bygel.
- Flytta kopplingen längs adapterns riktning, bort från handtaget, tills hela kopplingen går fri. Mät hur långt du behövde flytta den med en linjal.
- Den här 157 mm-adaptern flyttar M22-anslutningen cirka 53 mm längre ut än vår 104 mm-adapter. Om det saknas mindre än 53 mm, med lite extra frigång, talar det för att förlängningen räcker. Kontrollera även att du kommer åt att skruva fast kopplingen.
Exempel: Behöver kopplingen komma 30 mm längre ut ger förlängningen på 53 mm cirka 23 mm extra marginal i längdriktningen.
Har du ingen adapter att jämföra med? Skicka en bild från sidan på handtagets slanganslutning med en linjal bredvid, samt en bild på slangkopplingen. Vi hjälper dig att bedöma utrymmet. Måttet 127 mm är mätt från adapterns spets – en del av spetsen går in i handtaget, så 127 mm är inte den fria längden utanför handtaget.
Anslutningar och kompatibilitet
- Mot handtaget: Kärcher K-hane, 8,8 mm.
- Mot slangen: M22 utvändig gänga, Ø14.
- Utförande: Förlängd specialadapter, färdigmonterad och limmad.
Passar Kärcher K-handtag med den anslutning som visas på produktbilden. Kontrollera anslutningen på både handtag och slang – enbart tvättens modellbeteckning räcker inte för att avgöra passformen. Slangar med andra anslutningar behöver en passande övergång.
Jämför placeringen av slanganslutningen
Det är utrymmet runt slanganslutningen som avgör om du behöver extra längd. Jämför ditt handtag med exemplen nedan.

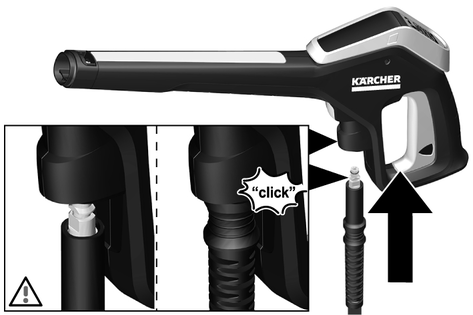

Smart Control – anslutning intill handtagsbygeln
I Kärchers illustration syns slanganslutningen framför greppet, med handtagsbygeln tätt intill. En grövre slangkoppling kan behöva komma längre ned för att gå fri från bygeln. Det är i sådana fall den förlängda adaptern behövs.

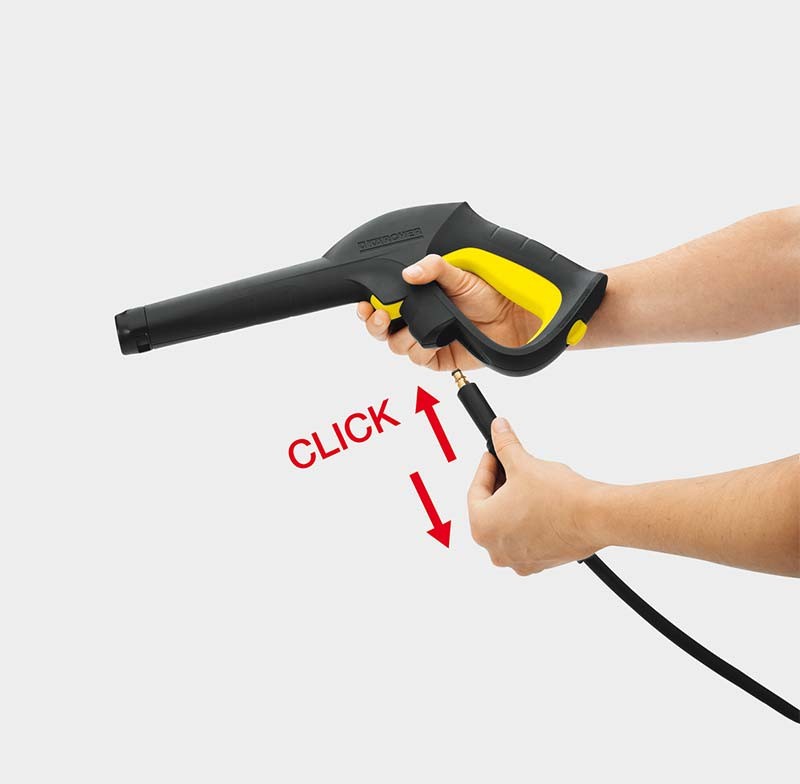

G 160 Q – anslutning längre fram
På detta handtag sitter slanganslutningen längre fram, framför avtryckaren. Jämför framför allt avståndet till handtagsbygeln. Om din slangkoppling går fri med en vanlig adapter behöver du inte den extra längden.
Bilderna visar originalslangens anslutning, inte vår adapter monterad. Kontrollera både anslutningstyp och utrymme mot måtten ovan.
Illustration och foto: Kärcher. Handtag och slang ingår inte.
Osäker på om den passar? Skicka en bild på handtagets slanganslutning och slangens koppling till oss, gärna med mått på det utrymme som saknas, så hjälper vi dig att välja rätt.
